Concezione del tubo rettangolare:
Il tubo rettangolare è un tipo di acciaio cavo lungo, ampiamente utilizzato come conduttura per il trasporto di fluidi, come petrolio, gas naturale, acqua, gas, vapore, ecc., Inoltre, la resistenza alla flessione e alla torsione è la stessa, leggera, quindi è inoltre ampiamente utilizzato nella fabbricazione di parti meccaniche e strutture ingegneristiche. È anche comunemente usato per la produzione di varie armi convenzionali, barili, proiettili, ecc.
Classificazione del tubo rettangolare:
Il tubo d'acciaio rettangolare è diviso in tubo d'acciaio senza saldatura e tubo d'acciaio saldato (tubo saldato).
Applicazione del tubo rettangolare:
Edilizia, produzione di macchinari, progetti di costruzione in acciaio, costruzione navale, supporti per la generazione di energia solare, ingegneria delle strutture in acciaio, ingegneria energetica, centrali elettriche, macchinari agricoli e chimici, facciate continue in vetro, telai di automobili, aeroporti e così via.
Specifiche generali del tubo rettangolare:
|
Misurare |
Spessore della parete |
Misurare | Spessore della parete | Misurare | Spessore della parete | Misurare | Spessore della parete |
|
10*20 |
0.6-2.0 |
14*20 |
0.6-2.0 |
15*25 |
0.6-2.0 |
20*30 |
0.6-2.0 |
|
20*40 |
0.6-3.0 |
20*50 |
0.6-3.0 |
25*40 |
0.8-3.0 |
25*50 |
0.8-3.0 |
|
30*40 |
0.8-3.5 |
30*50 |
0.8-3.5 |
30*60 |
0.8-3.5 |
30*70 |
0.8-4.0 |
|
40*60 |
0.8-4.0 |
40*70 |
1.0-4.0 |
40*80 |
1.0-4.0 |
40*90 |
1.0-4.0 |
|
40*100 |
1.2-4.0 |
40*120 |
1.2-5.0 |
50*70 |
1.2-4.0 |
50*80 |
1.2-4.0 |
|
50*90 |
1.2-4.0 |
50*100 |
1.2-4.0 |
50*120 |
1.2-5.0 |
50*150 |
1.2-6.0 |
|
60*80 |
1.2-5.0 |
60*90 |
1.2-5.0 |
60*100 |
1.2-5.0 |
60*120 |
1.2-5.0 |
|
60*180 |
2.0-6.0 |
60*200 |
2.0-6.0 |
70*140 |
2.0-6.0 |
70*190 |
2.0-6.0 |
|
80*100 |
2.0-6.0 |
80*120 |
2.0-6.0 |
80*160 |
2.0-6.0 |
80*180 |
3.0-6.0 |
|
80*200 |
3.0-6.0 |
85*175 |
3.0-6.0 |
90*190 |
3.0-6.0 |
100*120 |
2.0-6.0 |
|
100*125 |
2.0-6.0 |
100*140 |
2.0-6.0 |
100*150 |
2.0-6.0 |
100*160 |
2.0-6.0 |
|
100*180 |
3.0-6.0 |
100*200 |
3.75-8.0 |
110*140 |
4.0-6.0 |
120*130 |
4.0-6.0 |
|
120*140 |
4.0-6.0 |
120*200 |
4.0-8.0 |
125*135 |
4.0-8.0 |
150*200 |
4.0-12 |
|
150*250 |
4.0-12 |
150*300 |
4.0-12 |
150*350 |
4.0-12 |
200*300 |
4.0-12 |
|
200*400 |
4.0-12 |

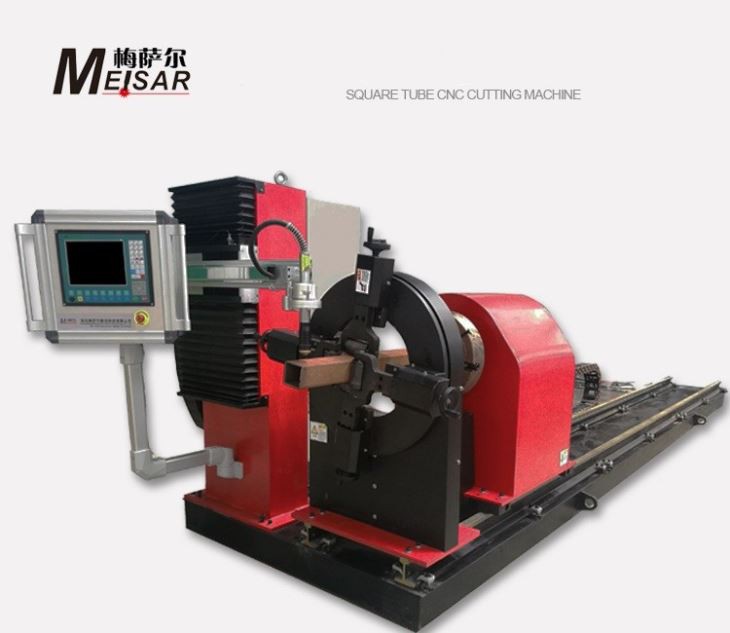

Introduzione della tagliatrice per tubi rettangolari MS-TR:
Il tubo rettangolare include il tubo quadrato.
La macchina da taglio CNC per tubi rettangolari MS-TR serve per il taglio del profilo del terminale del tubo rettangolare o della parte di intersezione del tubo dopo che il sistema ha calcolato il percorso di taglio. Non è necessaria la programmazione manuale; la macchina può elaborare e completare la routine di taglio dopo che l'operatore ha inserito il diametro, l'angolo, ecc. dei tubi intersecati.
Tubo rettangolare La superficie di taglio della macchina da taglio MS-TR è sufficientemente buona da non richiedere ulteriori trattamenti, come levigatura o lucidatura.
Tagliatrice per tubi rettangolari MS-TR configurazione:
1. Macchina principale (struttura in tubo rettangolare saldato con sollevatore up-down e controller CNC, movimento degli assi X e Y della torcia)
2. Mandrino rotante a tubo rettangolare (mandrino a 3 artigli e sistema rotante)
3. Rullo di supporto del tubo rettangolare (pezzo in lavorazione) (il numero dipende dalla lunghezza del tubo)
4. Binari di viaggio (acciaio lavorato ad alta precisione)
5. Sistema generatore di plasma NC.
Macchina da taglio per tubi rettangolari Introduzione tecnica generale e parametri:
1. Tipo di taglio: tubo quadrato in metallo e tubo rettangolare in metallo.
2. Le figure possono essere tagliate: varietà di grafica.
3. Assi di controllo: 4 assi.
4. Diametro tubo quadrato/tubo rettangolare: 40*40 mm-240*240 mm o personalizzato.
5. Modo di taglio: plasma e/o fiamma
6. Lunghezza del tubo: maggiore o uguale a 3 m, 6 m, 9 m, 12 m o personalizzata
7. Metodo di bloccaggio del tubo: Chuck
8. Materiali per tubi quadrati e rettangolari: acciaio al carbonio, acciaio inossidabile, zinco, alluminio ecc
9. Sistema di controllo: PC industriale, 4-asse controllato, con libreria macro.
