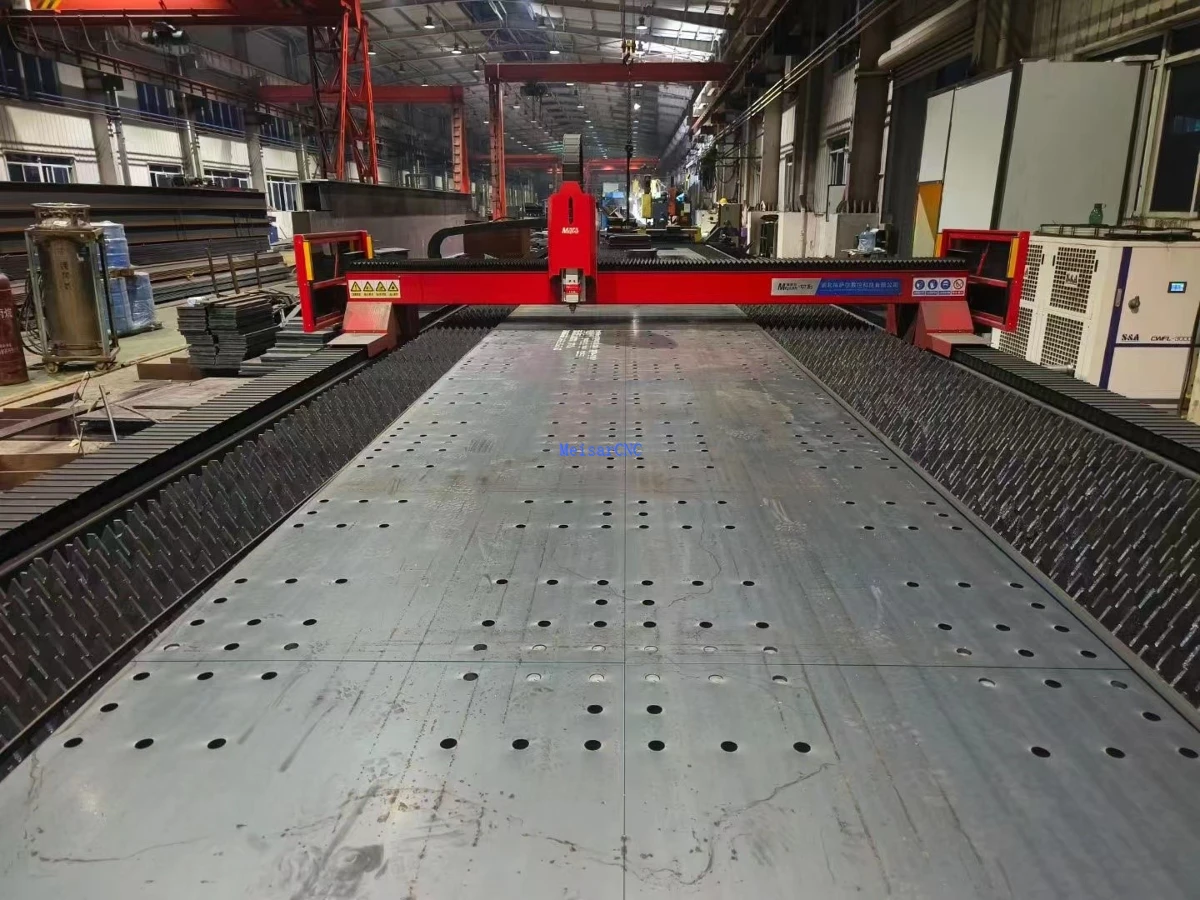

Macchina da taglio CNC laser a fibra a portaleMS-LG

(Laser a fibra da 12000 W, laser a fibra da 20000 W, laser a fibra da 30000 W, laser a fibra da 40000 W, laser a fibra da 50000 W, laser a fibra da 60000 W con macchine da taglio CNC di tipo a portale.)

La macchina da taglio CNC laser a fibra a portale è progettata e prodotta da Hubei Meisar CNC Technology Co., Ltd. in base a ricche esperienze di progettazione di macchinari e ampie ricerche di mercato. Questa macchina può elaborare e tagliare con precisione i materiali come segue: acciaio al carbonio, tubo quadrato, tubo tondo e altri materiali metallici. Questa è la migliore soluzione di taglio per la sostituzione del taglio al plasma ad alta-definizione.



Macchina da taglio CNC laser a fibra a portale MS-LG Caratteristica:

La macchina da taglio a portale funziona senza-contatto con il pezzo in lavorazione, eliminando i graffi sulla superficie durante il funzionamento. Offre velocità di taglio elevate, producendo solchi lisci e piatti che in genere non richiedono una finitura secondaria. La zona-influenzata dal calore (HAZ) è minima, con conseguente distorsione della piastra trascurabile. I bordi tagliati sono esenti da stress meccanici e bave da taglio. Questo sistema garantisce un'elevata precisione di lavorazione e un'eccellente ripetibilità, preservando l'integrità della superficie del materiale. Grazie alla capacità di programmazione CNC, è in grado di elaborare con precisione profili 2D complessi e arbitrari-consentendo il taglio-di schede complete su ampie dimensioni senza la necessità di strumenti personalizzati, offrendo così un notevole risparmio di costi e tempo. In generale, la nostra macchina da taglio CNC con laser a fibra a portale (modello: MS-LG) offre i seguenti vantaggi:



• Taglio ad alta efficienza

A causa delle caratteristiche di trasmissione del laser, la macchina da taglio laser a portale dispone di molti banchi di lavoro CNC e l'intero processo di taglio può essere completamente controllato numericamente. Durante il funzionamento è sufficiente modificare il programma del CNC; può essere applicato per tagliare parti di diverse forme.

• Taglio veloce

La velocità di taglio della macchina da taglio a portale può raggiungere 25000 mm/min. Durante il processo di taglio della taglierina a portale, non è necessario bloccare e fissare il materiale.



• La qualità del taglio è molto buona.

La macchina da taglio ha un'incisione stretta, i due lati della fessura sono paralleli alla superficie, la precisione dimensionale delle parti taglienti può raggiungere 0,05 mm, la superficie di taglio è liscia e bella e la rugosità superficiale è di sole decine di micron. Non è richiesta alcuna lavorazione e le parti possono essere utilizzate direttamente. Il materiale passa attraverso un laser cutter a portale con una piccola larghezza della zona termicamente-influenzata e le proprietà del materiale vicino alla fessura sono difficilmente influenzate.



Macchina da taglio CNC laser a fibra a portale Configurazione MS-LG:

Configurazione	Serie a portale
Servo	Giappone Panasonic 2,9 kW*2+1.5KW*1+0.4kw*1
Sistema	FSCUT12000-FSCUT20000
Riduttore ad ingranaggi	SHIMPO
Guide lineari	HIWIN45-25
Armadio di controllo elettrico	Quadro di controllo elettrico indipendente
Sorgente laser	12000-60000 Raycus/MAX Or
Cremagliera	APEX6
Il raggio	Fusione solida resistente
Letto della macchina	Letto della macchina di colata



Macchina da taglio CNC laser a fibra a portale MS-Specifiche LG:

Intervallo di larghezza di taglio: 2,0 m-10,0 m

Intervallo di lunghezza di taglio: 6 m-30,0 m

Sorgente laser: 12000w-20000W (12000w-30000W)

Spessore di taglio: acciaio dolce inferiore o uguale a 50 mm, acciaio inossidabile inferiore o uguale a 25 mm

Velocità di esecuzione (massima): 25000 mm/min



Macchina da taglio CNC laser a fibra a portale MS-Vantaggi LG:

* Adotta l'aria estenuante.

* Con il portale in acciaio di terza generazione, prodotto con standard aerospaziali e formato da 4300 tonnellate di stampaggio per estrusione a pressione, dopo il trattamento di invecchiamento, la sua resistenza può raggiungere 6061 T6, che è la resistenza più elevata di tutti i portali, resistenza alla corrosione, anti-ossidazione, bassa densità e aumenta notevolmente la velocità di lavorazione.

* La struttura interna del letto adotta la struttura a nido d'ape in metallo aeronautico, saldata da una serie di tubi rettangolari.

* All'interno dei tubi sono disposti degli irrigidimenti per aumentare la robustezza e la resistenza alla trazione del letto; aumenta inoltre la resistenza e la stabilità della guida in modo da evitare efficacemente la deformazione del letto.

* Elevata resistenza, stabilità e resistenza alla trazione, garantendo 20 anni di utilizzo senza distorsioni;

* Lo spessore della parete del tubo rettangolare è di 10 mm e pesa 4500 kg.



* La testa di taglio laser può mettere a fuoco automaticamente. Senza messa a fuoco manuale, il software regola automaticamente la lente di messa a fuoco per realizzare lastre di perforazione e taglio automatiche di diversi spessori.
* La velocità di regolazione automatica dell'obiettivo di messa a fuoco è dieci volte quella della regolazione manuale.
* Intervallo di regolazione più ampio, intervallo di regolazione -10 mm~ +10 mm, precisione 0,01 mm, adatto per diversi tipi di piastre da 0 ~ 20 mm.
* Lunga durata, la lente del collimatore e la lente di messa a fuoco sono entrambe dotate di dissipatore di calore per il raffreddamento ad acqua- che riduce la temperatura della testa di taglio per migliorarne la durata.
* La macchina da taglio laser a fibra CNC Hubei Meisar è dotata di una cremagliera Atlanta tedesca, un motore Yaskawa giapponese e un riduttore Neugart tedesco.
* La precisione di posizionamento della macchina utensile può essere di 0,02 mm e l'accelerazione di taglio è di 1,5 g. La vita lavorativa dura fino a 10 anni.



Macchina da taglio CNC laser a fibra a portale realizzata dal sistema di gestione della qualità CNC Hubei Meisar

Hubei Meisar CNC è uno dei maggiori fornitori di attrezzature da taglio nella Cina centrale. L'azienda si occupa principalmente di macchine da taglio laser CNC, macchine da taglio al plasma CNC, macchine da taglio CNC per tubi/tubi, ecc. Meisar CNC ha 14 anni di storia e serve più di 80 paesi e regioni.

Meisar CNC dispone di un rigoroso sistema di controllo qualità e di un team di gestione della qualità. Attenersi rigorosamente agli standard generali del settore e alle linee guida aziendali. Implementa il monitoraggio della qualità in ogni aspetto della ricerca e sviluppo, della produzione e del post-vendita delle apparecchiature laser, per garantire che ciascun dispositivo possa soddisfare i requisiti del cliente.

Ispezione in entrata della tagliatrice CNC laser a fibra a portale

Per ogni parte della macchina, Meisar CNC controlla rigorosamente la qualità.

Non solo si richiede ai fornitori di fornire rapporti di ispezione della qualità, ma verrà effettuato anche un rigoroso monitoraggio della qualità quando le parti sono in fabbrica.

Prova della sorgente laser	Prova della testa laser	Rilevamento di binari quadrati	Rilevamento rack	Test del motore/riduttore
L'ampiezza, la frequenza di ripetizione e la potenza di picco dell'impulso laser vengono rilevate utilizzando rilevatori fotoelettrici e oscilloscopio.	Test di stabilità e test di invecchiamento per la testa laser.	Testare la planarità e la rettilineità del binario per garantire che la macchina funzioni senza intoppi.	Vengono testate principalmente la precisione e la coerenza tra ingranaggio e cremagliera	Regoleremo l'idoneità della macchina attraverso continui esperimenti a vuoto.

Macchina da taglio CNC laser a fibra a portale MS-LG Process Control

Il processo di assemblaggio della macchina influenzerà anche la sensazione del cliente durante l'utilizzo della macchina, pertanto, nel processo di assemblaggio della macchina, Meisar CNC dal basamento macchina più elementare all'assemblaggio finale dell'intera macchina è rigorosamente seguito dallo standard di gestione della qualità.

Saldatura del basamento della macchina	Fresatura a portale	Montaggio su rack guida	Installazione di altre parti hardware
Il giroletto è saldato da quadrotti spessi 10mm e ad alta resistenza.	Meisar CNC dispone di una propria fresatura a portale.	La rettilineità della cremagliera guida è garantita dall'utilizzo del collimatore laser	installiamo il motoriduttore rigorosamente secondo il processo di produzione e lo standard standard

Macchina da taglio CNC laser a fibra a portale MS-LG pre-ispezione preconsegna

La macchina accetterà una serie di test di qualità, rispettivamente, dalle prestazioni, stabilità, idoneità, aspetti pratici e altri aspetti da considerare, per la non-conformità con la parte standard delle disposizioni per il debug e la manutenzione, per garantire che la fabbrica finale, la macchina sia nelle migliori condizioni.

Rapporto di ispezione	L'intera macchina è dotata di un test di carico-gratuito	Prova di taglio del materiale	Imballaggio della macchina

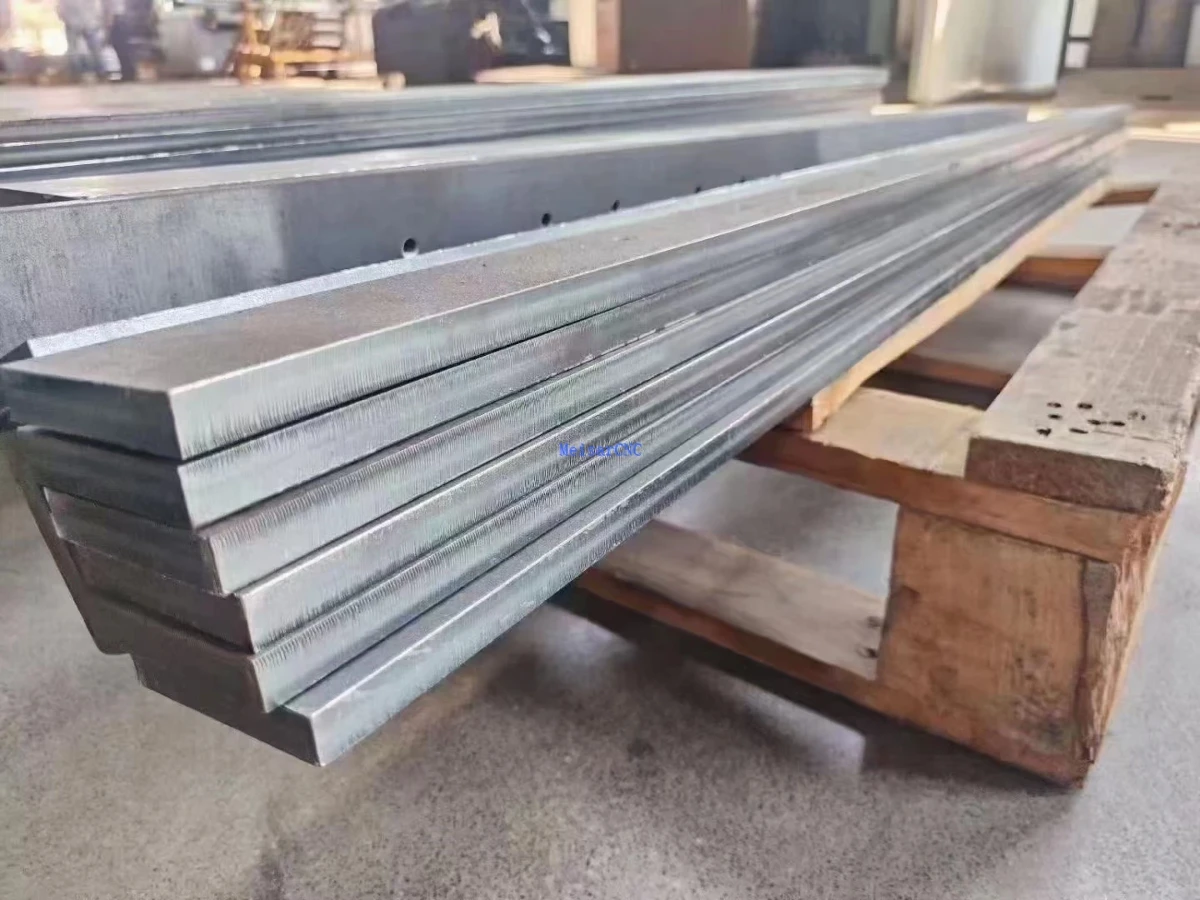

Ogni componente della macchina, ogni prestazione, ogni parametro viene attentamente testato.	Garantisci la precisione del taglio attraverso il controllo dell'interferometro laser e il test 24 ore su 24 e assicurati che la macchina sia nelle migliori condizioni.	Prima della consegna, verranno tagliati diversi materiali metallici, si osserverà l'effetto di taglio e quindi si regolerà in base alle necessità	L'apparecchiatura laser richiede molteplici misure protettive durante il processo di imballaggio per garantire che ciascun componente non venga influenzato dalla collisione



Confronto tra macchine da taglio laser a portale e a tavolo:

La tecnologia del taglio laser continua ad evolversi, offrendo soluzioni versatili per le diverse esigenze industriali. Tra le configurazioni più popolari, le macchine da taglio laser a portale e a tavolo mostrano entrambe capacità impressionanti. Esploriamo le caratteristiche distintive delle macchine da taglio laser di tipo a portale e vediamo come si confrontano positivamente con le macchine di tipo da tavolo.

• Maggiore resistenza strutturale e stabilità

Le macchine da taglio laser di tipo Gantry sono dotate di una robusta trave a ponte sopraelevata (gantry) che si sposta sull'area di lavoro. Questo design fornisce rigidità e stabilità eccezionali durante le operazioni di taglio. La solida struttura riduce al minimo le vibrazioni e garantisce un taglio fluido e preciso, rendendo il sistema a portale ideale per la movimentazione di materiali più grandi o più spessi con elevata precisione.

• Maggiore flessibilità dell'area di taglio

Uno dei notevoli vantaggi delle macchine a portale è la loro capacità di accogliere pezzi molto grandi. Poiché il portale si sposta su un tavolo fisso, queste macchine possono essere progettate con letti di taglio estesi, che supportano fogli di grande-formato o più parti più piccole contemporaneamente. Questa flessibilità è perfetta per i settori che richiedono tagli di grandi-dimensioni senza sacrificare la precisione.

• Versatilità migliorata per i tipi di materiale

Grazie alla struttura stabile e alle potenti teste laser, i laser cutter a portale eccellono nella lavorazione di una varietà di materiali - dai metalli come acciaio e alluminio ai compositi e alla plastica. La loro adattabilità supporta diverse esigenze di produzione, consentendo un taglio efficiente con bordi puliti e qualità costante.

• Ottimale per operazioni continue e-pesanti

Le macchine di tipo Gantry sono-adatte per cicli di produzione continua-pesanti. Il loro design facilita una migliore dissipazione del calore e una maggiore durata meccanica, supportando lunghe ore di funzionamento con prestazioni costanti. Questa affidabilità li rende una scelta eccellente per gli ambienti di produzione ad alto-volume.

• Facilità di automazione e integrazione

L'architettura a portale consente un'integrazione perfetta con sistemi di carico e scarico automatizzati, trasportatori e bracci robotici. Questa funzionalità migliora l’efficienza produttiva e riduce gli interventi manuali, allineandosi bene con le moderne configurazioni di fabbrica intelligente volte ad aumentare la produttività e ridurre i tempi di consegna.



Le macchine da taglio laser di tipo Gantry si distinguono per la loro struttura robusta, l'ampia gamma di taglio, la versatilità nella gestione di vari materiali e la perfetta integrazione nei flussi di lavoro automatizzati. Questi punti di forza li rendono una soluzione eccellente per le industrie che cercano precisione, efficienza e scalabilità nelle applicazioni di taglio laser.
