Macchine per il taglio di tubi CNC
Macchine per il taglio laser industriale di tubi e tubazioni CNC
Sistemi di fabbricazione a ciclo--per carichi elevati per profili strutturali-di pareti pesanti, lavorazione zero-tailing e officine automatizzate.
-

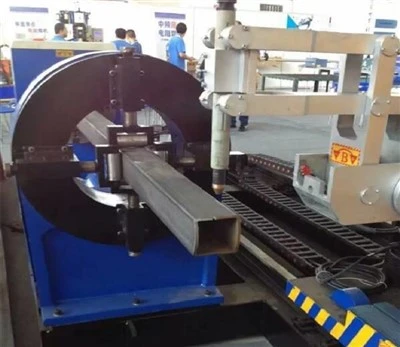

Macchina da taglio per tubi in acciaio inossidabile CNCMacchina per il taglio di tubi in acciaio inossidabile con laser a fibra CNC di livello industriale-progettata per la lavorazione ad alta-precisione di tubi e profili aperti in acciaio inossidabileAgregar a la consulta -
Macchina da taglio per tubi in acciaio CNCProfilatura precisa e ad alta velocità di lamiere piatte per la fabbricazione di acciaio al carbonio, acciaio inossidabile e alluminio.Agregar a la consulta -
Macchina da taglio per tubi metallici CNCProgettato per l'elaborazione continua e ad alto-carico di profili industriali. Il telaio strutturale è saldato in acciaio al carbonio ad alta resistenza-e alleviato termicamente dallo stress-in unAgregar a la consulta -
Macchina da taglio per tubi rettangolari CNCUn sistema di taglio laser per tubi rettangolari-per impieghi gravosi deve mantenere la rigidità anche in condizioni di elevata inerzia rotazionale. Questa piattaforma utilizza un letto in acciaioAgregar a la consulta -
Macchina da taglio per tubi quadrati CNCLa moderna fabbricazione strutturale richiede qualcosa di più del semplice taglio; richiede tolleranze geometriche strette su spessori di parete complessi. La nostra macchina da taglio per tubiAgregar a la consulta -
Macchina da taglio per tubi tondi CNCLa macchina da taglio industriale CNC per tubi tondi esegue tagli di profili, foratura e smussatura ad alta velocità- su tubi metallici circolari. Utilizzando una sorgente laser a fibra adAgregar a la consulta
Specifiche tecniche e matrice del modello
Una selezione corretta richiede il bilanciamento della distribuzione delle dimensioni delle materie prime, dei carichi di peso dei singoli-pezzi e della densità di potenza del laser rispetto ai tempi di ciclo target.
|
Serie di modelli |
Diametro massimo del tubo tondo |
Profilo Max Quadrato/Rettangolare |
Peso massimo del singolo tubo |
Potenza laser consigliata |
|
TC-6015 (Standard) |
da 20 a 160 mm |
da 20 x 20 a 120 x 120 mm |
300 chilogrammi |
Da 1,5 kW a 6 kW |
|
TC-8025 (per impieghi gravosi) |
da 20 a 250 mm |
da 20 x 20 a 200 x 200 mm |
500 chilogrammi |
Da 3 kW a 12 kW |
|
TC-1035 (strutturale) |
da 40 a 350 mm |
da 40 x 40 a 300 x 300 mm |
800 chilogrammi |
Da 6 kW a 20 kW |
Guida alla configurazione e alla selezione tecnica
Per specificare una macchina adatta al tuo flusso di lavoro di produzione, valuta questi tre sottosistemi meccanici fondamentali:
Ottimizzazione degli sterili:I layout standard a doppio-mandrino pneumatico lasciano una coda di scarto da 100 a 150 mm. Per la produzione costosa di leghe o acciaio inossidabile, configura un sistema di collegamento a tre-mandrini. Il mandrino centrale mobile afferra il materiale oltre la zona di taglio, consentendo un consumo della corsa completa-fino a un<10 mm tail to recover raw material yield.
Cinematica degli assi:
• Sistemi a 3-assi: taglio perpendicolare standard, scanalatura e contornatura del profilo finale.
• Sistemi di smussatura a 5 assi: inclinazione della testa programmabile (più o meno 45 gradi) per la preparazione diretta dei bordi dei giunti di saldatura V, Y e K, eliminando le operazioni secondarie di molatura manuale prima della saldatura.
• Movimentazione dei materiali: i caricatori di pacchi alimentano il materiale grezzo direttamente nei mandrini di centraggio per operazioni batch non presidiate; scegli supporti a catena-per carichi pesanti per forme strutturali superiori a 200 kg.
Questi sistemi lavorano profili di acciaio al carbonio, acciaio inossidabile, alluminio strutturale e leghe in diversi settori chiave:
Acciaio architettonico e strutturale:Profilatura di cappe, intagli e fori intersecanti per colonne e telai di edifici-per carichi pesanti.
Veicoli commerciali e automobilistici:Profilatura di precisione di sottotelai e componenti delle sospensioni-in acciaio ad alta resistenza-.
Macchinari industriali:Fabbricazione di cilindri idraulici-a pareti spesse, bracci per attrezzature agricole e dispositivi di saldatura robotizzata che richiedono una rigorosa ripetibilità dimensionale.
Standard di produzione e verifica della qualità
La longevità strutturale dipende da una rigorosa lavorazione meccanica e da un trattamento metallurgico piuttosto che da scorciatoie a livello di assemblaggio-:
Ricottura del letto e sollievo dallo stress:
I basamenti in lamiera d'acciaio saldata pesante vengono sottoposti a un ciclo di ricottura termica a 600 gradi Celsius seguito da un raffreddamento controllato per eliminare le sollecitazioni di saldatura interne prima della lavorazione di finitura. (Ispezione video di fabbrica disponibile su richiesta)
Lavorazione del letto di precisione:
I cuscinetti di montaggio delle guide e le superfici dei rack vengono fresati in un'unica configurazione utilizzando un'alesatrice a pavimento a 5-assi, mantenendo tolleranze di parallelismo lineare entro 0,03 mm su un'estensione di 6 metri.
Integrazione di movimento e azionamento:
Servomotori CA ad azionamento diretto-con encoder assoluti multi-giro, trasmissione elicoidale-a cremagliera-e pignone e controllo intelligente della pressione del mandrino regolato pneumaticamente per evitare lo schiacciamento dei tubi a pareti sottili-.
Controllo di qualità in fabbrica:
Ogni macchina viene completata con un test di funzionamento a secco continuo di 48-ore, calibrazione dell'asse lineare dell'interferometro laser e test di interpolazione circolare. Documentazione di conformità CE e ISO9001 inclusa.
Domande frequenti
Siamo-noti come uno dei principali produttori e fornitori di macchine per il taglio di tubi CNC in Cina. Vi diamo un cordiale benvenuto per l'acquisto di macchine per il taglio di tubi CNC di alta qualità a prezzi competitivi dalla nostra fabbrica.
