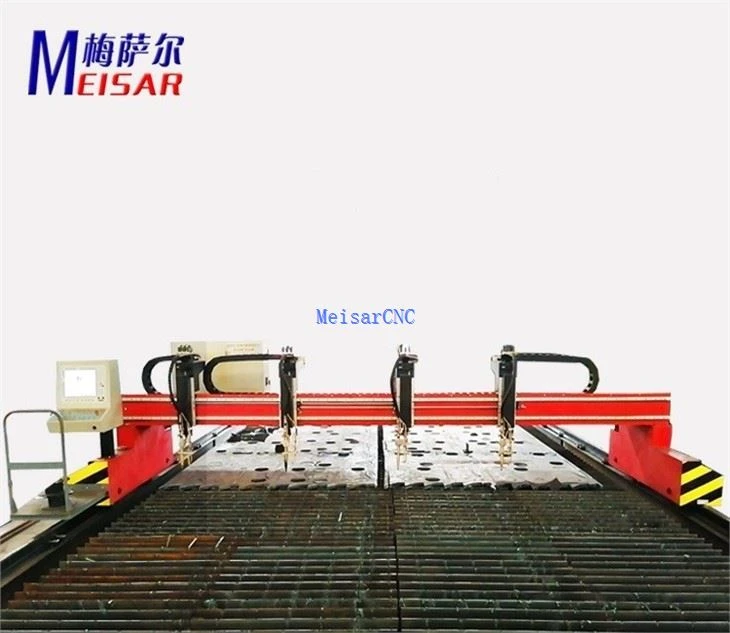

Macchina per il taglio di piastre e travi- CNC per impieghi gravosi-
La macchina per il taglio di lastre e travi a I-CNC è progettata per i produttori di acciaio strutturale che richiedono un ciclo di lavoro elevato e una lavorazione a doppia funzione senza colli di bottiglia nel flusso di lavoro. Integrando un sistema di alimentazione di nastri trasportatori-a rulli-per carichi pesanti con un ponte a portale-per taglio al plasma e ossitaglio-, questo sistema gestisce simultaneamente o indipendentemente piastre piatte in acciaio e profili strutturali (travi a I-, travi ad H-, canali e angolari).
Costruita su una struttura in acciaio ricotto e alleviato dalle tensioni, la macchina assorbe carichi dinamici elevati durante le accelerazioni rapide, mantenendo una rigorosa stabilità dimensionale durante le operazioni continue su più turni.
Specifiche tecniche
|
Articolo di specifica |
Standard di livello industriale |
|
Larghezza di taglio della piastra |
2.000 mm - 4.000 mm (personalizzabile in base al layout del progetto) |
|
Gamma di dimensioni del profilo della trave |
Altezza: 150 mm - 1.000 mm; Larghezza flangia: 100 mm - 400 mm |
|
Sistema di guida |
Servomotori CA con riduttori planetari ad alta-precisione (azionamento a portale longitudinale su doppio-lato) |
|
Precisione di posizionamento |
+/- 0.15 mm / 1000 mm (verificato ISO 230-2) |
|
Ripetibilità |
+/- 0.05 mm |
|
Processi di taglio |
Plasma ad alta definizione (HD) e ossitaglio (propano/gas naturale/acetilene) |
|
Corsa dell'asse Z- |
200 mm - 300 mm dotato di controllo capacitivo dell'altezza della torcia (THC) |
|
Controllo e interfaccia software |
CNC industriale con supporto di importazione diretta per Lantek, FastCAM e SigmaNEST |
Integrità strutturale e processo di produzione
Costruzione del letto e del portale:Fabbricato con tubi e piastre in acciaio strutturale-a pareti pesanti, saldati in conformità con gli standard AWS D1.1, quindi sottoposto a stress termico-alleviato in un forno a suola mobile a 600 gradi per eliminare in modo permanente le tensioni residue di saldatura.
Lavorazione delle rotaie:Le guide longitudinali utilizzano rotaie per gru ad alta resistenza-da 50 kg/m, fresate con precisione-su un centro di fresatura a portale da 12 metri in un'unica configurazione per garantire una tolleranza di rettilineità entro 0,05 mm sull'intera lunghezza della corsa.
Preparazione della superficie:Tutti i componenti in acciaio sono sottoposti a sabbiatura abrasiva secondo lo standard Sa 2.5, seguita da un primer epossidico multistrato industriale e da una finitura poliuretanica per resistere agli ambienti aggressivi dell'officina.
Idoneità all'applicazione
Progettato per i settori industriali pesanti che lavorano acciaio al carbonio, leghe strutturali e acciaio inossidabile:
Fabbricazione di acciaio strutturale:Rifinitura, scanalatura e taglio di fori passanti in travi a I-e ad H-per grattacieli-commerciali, stadi e impianti industriali.
Ingegneria dei ponti:Fabbricazione di piastre d'anima spesse e di elementi flangiati-a sezione pesante che richiedono una preparazione precisa dei bordi (smussi a V, Y o K per saldature strutturali).
Costruzioni navali e offshore:Profilatura di paratie longitudinali, irrigidimenti del nastro e piastre dell'impalcato all'interno di un ingombro integrato per la movimentazione dei materiali-.
Ispezione di qualità e test di accettazione in fabbrica (FAT)
Ogni macchina viene sottoposta a una rigorosa convalida interna prima dell'imballaggio:
Calibrazione dell'interferometro laser:Posizionamento lineare, beccheggio, imbardata e gioco verificati rispetto agli standard ISO 230-2.
Test di burn-in continuo di 72-ore:Involucri elettrici, servoamplificatori e riduttori testati in condizioni di carico termico e meccanico simulato.
Tagli di prova campione:Coupon di verifica elaborati in piastre di acciaio al carbonio e profili strutturali per confermare l'ortogonalità dei bordi, la riduzione al minimo delle bave e l'accuratezza dimensionale prima della spedizione.
Domande frequenti
D: Come gestisce la macchina la transizione tra il taglio di piastre piane e travi a I-strutturali?
R: Il sistema utilizza un layout di carico integrato o modulare. Le piastre piane vengono posizionate sul tavolo di taglio centrale ad acqua/carico discendente, mentre le travi strutturali vengono alimentate longitudinalmente tramite dispositivi di trasporto a rulli-dedicati dotati di ganasce di bloccaggio pneumatiche. Il controller CNC cambia automaticamente i sistemi di coordinate, le console del gas e i parametri di altezza della torcia tramite programmi di Nesting precaricati.
D: Qual è lo spessore massimo della parete e la profondità della trave supportati?
R: Le configurazioni standard supportano spessori dell'anima e della flangia della I-beam fino a 50 mm utilizzando ossigeno-combustibile o plasma ad alta-definizione. La capacità massima dell'altezza della trave raggiunge i 1.000 mm. È possibile progettare distanze personalizzate del portale per esigenze specifiche di infrastrutture pesanti.
D: Quali file software CAD/CAM sono compatibili con il controller CNC?
R: Il controller accetta codice G- standard e importa direttamente file DSTV (output TEKLA), DXF e DWG. Ciò consente ai progettisti di dettagli in acciaio strutturale di trasferire senza problemi i dati di Nesting di travi-e piastre-direttamente in officina senza riprogrammazione manuale.
D: Quali sono i requisiti di utilità e installazione principali?
R: L'ingresso elettrico standard è trifase, 380 V - 480V, 50/60 Hz (trasformatori personalizzati disponibili su richiesta). L'alimentazione pneumatica richiede aria compressa pulita e secca da 0,6 MPa a 0,8 MPa per azionare sollevatori torcia automatici, valvole proporzionali del gas e attuatori di bloccaggio del materiale.
D: Quali sono i tempi di consegna standard e la disponibilità dei pezzi di ricambio?
R: Il tempo di produzione standard è compreso tra 45 e 60 giorni dopo l'approvazione del disegno-e la ricevuta del deposito. Le parti di ricambio critiche-tra cui materiali di consumo al plasma HD, interruttori di prossimità e cinghie di trasmissione-sono immagazzinate per la spedizione immediata tramite corriere in tutto il mondo.
Richiedi una proposta tecnica e l'integrazione del layout
Per valutare i benchmark dei tempi di ciclo-o richiedere un disegno di integrazione del layout-dell'impianto per il tuo impianto di produzione, condividi le dimensioni massime del pezzo, i requisiti di tonnellaggio annuale e le qualità dei materiali target con il nostro team di ingegneri.
