Taglio al plasma CNC
Il taglio al plasma CNC è un processo di produzione innovativo ed efficiente che utilizza la tecnologia di controllo numerico computerizzato (CNC) combinata con il taglio al plasma per creare tagli precisi e complessi nei materiali metallici.Questo metodo sfrutta un getto di gas ionizzato ad alta-velocità, noto come plasma, che è elettricamente conduttivo e riscaldato a temperature estremamente elevate. Quando diretto su una superficie metallica, il getto di plasma scioglie e soffia via il materiale, consentendo un taglio pulito e preciso.
Una delle caratteristiche distintive del taglio plasma CNC è la sua capacità di seguire progetti complessi con notevole precisione, grazie all'integrazione di controlli computerizzati. Ciò significa che le aziende e i creatori possono ottenere risultati coerenti e di alta-qualità riducendo al tempo stesso gli sprechi e i tempi di produzione.
Il taglio al plasma CNC è ampiamente utilizzato in vari settori, tra cui quello automobilistico, edile, aerospaziale e artistico, dimostrando la sua versatilità e importanza nella produzione moderna. Consente a creatori e ingegneri di dare vita ai loro progetti in modo efficiente e con dettagli eccellenti.
Nel complesso, il taglio al plasma CNC rappresenta una straordinaria combinazione di tecnologia e artigianalità, promuovendo l'innovazione e consentendo la produzione di componenti metallici resistenti e ben rifiniti. Il suo impatto positivo sulla produttività e sulla creatività la rende una tecnologia entusiasmante con un futuro luminoso!
Il taglio al plasma CNC consiste
Il taglio al plasma CNC è una tecnologia di lavorazione dei metalli moderna, efficiente e precisa. I componenti principali del taglio plasma CNC includono principalmente:
1. Sistema CNC
Questo è il "cervello" dell'attrezzatura da taglio, che controlla il percorso e i parametri di taglio attraverso programmi pre-programmati per garantire precisione e stabilità durante il processo di taglio. I sistemi CNC semplificano il funzionamento, riducono l'errore umano e migliorano l'efficienza produttiva.
2. Alimentatore per taglio al plasma
Si tratta di un dispositivo chiave per emozionanti archi al plasma, che genera flussi di plasma ad alta-temperatura ed alta-energia per sciogliere e tagliare rapidamente i metalli. Questo alimentatore offre prestazioni stabili, velocità di taglio elevata e adattabilità a vari materiali metallici.
3. Piattaforma di taglio e struttura meccanica
Compreso il tavolo di movimento, le guide e i bracci robotici, che garantiscono che la testa di taglio si muova agevolmente lungo il percorso preimpostato. Le strutture meccaniche ad alta-precisione aiutano a ottenere un taglio di alta-qualità di grafica complessa.
4. Testa di taglio
Gli archi plasma vengono generati direttamente per tagliare il metallo. Il design delle teste di taglio di alta-qualità può migliorare le prestazioni di taglio e prolungare la durata delle apparecchiature.
5. Sistema di assistenza
Ad esempio, sistemi di fornitura di gas (solitamente utilizzando aria compressa o altri gas protettivi), sistemi di raffreddamento e apparecchiature per la rimozione della polvere. Questi sistemi garantiscono che il processo di taglio sia sicuro, efficiente e rispettoso dell’ambiente.
Nel complesso, il taglio al plasma CNC, con i suoi vantaggi di automazione, precisione ed efficienza, è ampiamente utilizzato nella produzione di macchinari, nella produzione automobilistica, nella decorazione architettonica e in altri settori. Non solo aumenta la velocità di lavorazione, ma migliora anche notevolmente la qualità e la consistenza del taglio, imprimendo un forte slancio allo sviluppo della produzione.
Strutture di macchine da taglio al plasma CNC
Strutture di macchine da taglio al plasma CNC: tipo portatile, tipo a portale, tipo da banco e altro
Le macchine per il taglio al plasma CNC hanno rivoluzionato il modo in cui viene eseguita la fabbricazione dei metalli, apportando precisione, velocità e versatilità a un'ampia gamma di settori. Uno dei fattori chiave che ne determinano le prestazioni e l'applicazione è la progettazione strutturale della macchina. Diverse strutture come il tipo portatile, il tipo a portale e il tipo da banco soddisfano esigenze diverse, offrendo vantaggi unici che aiutano gli utenti a ottenere risultati ottimali con facilità ed efficienza.
- Macchine da taglio al plasma CNC di tipo portatile
Le taglierine al plasma CNC portatili sono progettate per mobilità e comodità. La loro struttura leggera e compatta li rende ideali per-lavori di taglio, lavori di riparazione e attività di manutenzione in loco in cui portare il pezzo in lavorazione sulla macchina è poco pratico. Nonostante la loro portabilità, queste macchine non compromettono la precisione e possono eseguire tagli puliti e precisi su un'ampia gamma di tipi di metallo. La configurazione e il funzionamento-intuitivi promuovono la flessibilità, consentendo ai professionisti di lavorare in modo efficiente in ambienti diversi.
- Macchine da taglio al plasma CNC a portale
Le strutture di tipo Gantry sono ampiamente apprezzate per la loro robustezza e la capacità di un'ampia area di taglio. Queste macchine sono dotate di un telaio a ponte-che si muove sul pezzo in lavorazione, consentendo la lavorazione di grandi fogli di metallo con elevata precisione. Il design del portale garantisce stabilità e rigidità eccellenti, che contribuiscono a operazioni di taglio fluide e qualità costante. Questa struttura è particolarmente vantaggiosa negli ambienti industriali dove sono richiesti volumi di produzione elevati-e modelli di taglio complessi. La scalabilità delle macchine a portale consente anche la personalizzazione per soddisfare specifiche esigenze di produzione.
- Macchine da taglio al plasma CNC da banco
I sistemi di taglio al plasma CNC da banco uniscono compattezza e funzionalità avanzate, rendendoli perfetti per officine, istituti scolastici e ambienti di produzione su-scala. Montate su un banco robusto, queste macchine offrono una piattaforma di taglio stabile occupando uno spazio minimo. Il loro design favorisce la facilità di funzionamento e manutenzione, favorendo un'atmosfera di lavoro produttiva e sicura. Le macchine da banco sono particolarmente-adatte per lavori dettagliati e prototipi, consentendo agli utenti di innovare e perfezionare i propri progetti di lavorazione dei metalli in modo efficiente.
I vari design strutturali delle macchine per il taglio al plasma CNC-portatili, a portale e da banco-forniscono ciascuno vantaggi distinti che supportano un ampio spettro di applicazioni di taglio dei metalli. Sia che tu dia priorità alla mobilità, alla capacità di taglio su larga scala-o alla praticità di risparmio di spazio-, queste macchine consentono agli utenti di migliorare la produttività e ottenere risultati eccezionali. Con i continui progressi nella tecnologia CNC e nei metodi di taglio al plasma, gli operatori possono aspettarsi una precisione, velocità e versatilità ancora maggiori nel futuro della fabbricazione dei metalli. Adottare la giusta struttura della macchina per il taglio al plasma CNC è un passo positivo verso l'innovazione, l'efficienza e il successo in ogni attività di taglio.

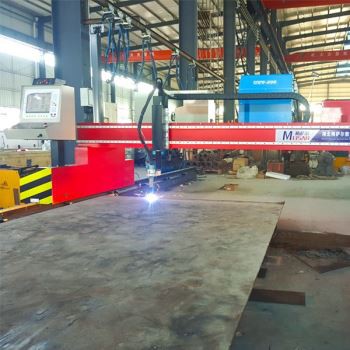

Macchina per il taglio al plasma CNC MS-G
La macchina per il taglio al plasma CNC MS-G di Hubei Meisar CNC è di tipo a portale, la macchina per il taglio al plasma CNC più classica, ma può anche essere dotata di taglio a fiamma CNC. Fornisce alle vostre officine di fabbricazione le soluzioni di taglio CNC della lamiera più efficienti.
- Portale per macchina per taglio plasma CNC tipo MS-G Advanced Structure
1. La forma a scatola del portale centrale e la struttura a doppio portale di guida, rilasciano gravità e stress, garantiscono buone condizioni per una lunga durata.
2. La trave trasversale- adotta la struttura di saldatura a scatola, il materiale utilizza lamiera di acciaio standard nazionale da 8 mm dopo il taglio laser, la superficie superiore del telaio e il retro hanno utilizzato la macchina piegatubi per rompere l'arco di 90 gradi, aumentano notevolmente la rigidità dell'intera trave della macchina e allungano la durata.
3. La parte anteriore del telaio è in lamiera d'acciaio da 18 mm dopo la saldatura con l'intera superficie della pialla, riduce notevolmente la deformazione totale della macchina, migliora la precisione del macchinario, l'intera macchina è sottoposta a trattamento termico per eliminare lo stress, con buona rigidità, non deformazione, alta precisione, leggerezza, piccole caratteristiche di inerzia.
4. Dimensioni ragionevoli del portale: 3,0 m-3,5 m, adatte a tutti i tipi di lamiera.
5. Base divisa e piattaforma di taglio, buona rigidità, facilità di installazione e smontaggio, nessun limite di peso al materiale da tagliare.
6. Telaio di trasmissione longitudinale (telaio di supporto): le due estremità sono dotate di una ruota di guida orizzontale, che può regolare il grado di bloccaggio dell'eccentrico sul fondo del telaio di trasmissione, mantenendo l'intera macchina in una direzione stabile nel movimento. Dotata di collettori di polvere, per raschiare in qualsiasi momento i detriti accumulati sulla superficie di guida.
7. Guida lineare di Taiwan+rotaia del treno con finitura fine+cremagliera e pignone G6, gradino potente/Panasonic Servo+riduttore epicicloidale; funzionamento perfetto, trasmissione precisa e stabile. La guida longitudinale e quella trasversale sono tutte dotate di cremagliera di precisione per la guida. Binario di guida trasversale- che utilizza una piastra di guida trafilata a freddo- di precisione, la guida longitudinale è un binario di tipo ferroviario- attraverso l'elaborazione di precisione, il dispositivo di decelerazione utilizza un riduttore di precisione importato da Taiwan, per garantire la qualità di taglio durante il taglio nella stessa-direzione.
8. Regolatore di altezza della torcia con vite a ricircolo di sfere, precisione e sicurezza.
9. Armadio elettrico separato e controller CNC, funzionamento sicuro, facile manutenzione.
- Portale per macchina per taglio plasma CNC tipo MS-G Potente controller CNC
1.>Punto di interruzione e ripristino dello spegnimento.
2.>Compensazione del Kerf.
3.>Libreria-incorporata, figure comuni, sostegno del nidificazione professionale (linea comune, ecc.).
4.>Monitor da 10,4', memoria da 64 MB per i programmi.
5.>La velocità angolare si adatta automaticamente....
- Portale per macchina da taglio al plasma CNC tipo MS-G Specifiche
|
Macchina per il taglio al plasma CNC a portaleSM-G |
|
|
Larghezza del fascio (asse X) |
3m-10m |
|
Lunghezza binario (asse Y) |
6 m (può essere allungato) |
|
Larghezza di taglio effettiva |
Sopra 2,2 m (2,4 m per torcia singola) |
|
Lunghezza di taglio effettiva |
4.5m |
|
Modalità di taglio |
Fiamma e/o Plasma |
|
Materiale da taglio |
Acciaio legato al carbonio inossidabile, alluminio, zinco ecc |
|
Spessore del taglio alla fiamma |
5-300 mm |
|
Spessore del taglio al plasma |
A seconda del generatore di plasma |
|
Velocità di taglio |
0-6500 mm al minuto |
|
Articolo opzionale |
Testa di taglio plasma/fiamma extra |
|
Servo giapponese Panasonic |
|
|
Generatore di plasma NC |
|
Domande correlate: Che tipo di tipo di portale producete?
A: Produciamo tre tipi di macchine da taglio CNC a portale per plasma e taglio a fiamma:
Produciamo un portale medio, una trave normale di 3,0-3,5 m.
Produciamo grandi portali, travi normali 4,0-5,0 m.
Produciamo portali pesanti, travi normali 4,0-8,0 m.
Domande correlate: Dovremmo selezionare la modalità di taglio al plasma o a fiamma?
A: Il plasma può tagliare acciaio dolce, acciaio inossidabile, materiale di zinco ecc; il taglio a fiamma taglia solo l'acciaio dolce.
Spessore del taglio al plasma normalmente 0-25 mm; spessore del taglio alla fiamma normalmente 6-300 mm.
Domande correlate: Qual è il tempo di consegna?
A: Entro 15 giorni lavorativi dalla conferma del pagamento anticipato.
