Introduzione di tubi in acciaio rettangolari e quadrati

I tubi in acciaio quadrati e rettangolari, noti anche come sezioni strutturali cave (HSS) o sezioni cave quadrate (SHS)/sezioni cave rettangolari (RHS), sono ampiamente utilizzati nei settori dell'edilizia, dell'ingegneria e della produzione. La loro forma, resistenza e versatilità uniche li rendono la scelta preferita per varie applicazioni strutturali e architettoniche.



Classificazione dei tubi quadrati e rettangolari

A seconda del processo di fabbricazione e del trattamento superficiale, i tubi quadrati e rettangolari possono essere classificati in:

• Tubi rettangolari laminati a caldo

Realizzato in acciaio-laminato a caldo

Finitura superficiale più ruvida

Costo inferiore, adatto per usi strutturali-pesanti

• Tubi rettangolari laminati a freddo

Migliore finitura superficiale e tolleranza dimensionale

Ideale per pezzi di precisione o applicazioni visibili

• Tubi rettangolari pre-zincati

Rivestimento di zinco applicato alla bobina prima della formatura

Superficie uniforme e buona resistenza alla corrosione

• Tubi quadrati-zincati a caldo

Immerso nello zinco fuso dopo la formatura

Strato di zinco spesso (fino a 275 g/m²)

Ideale per ambienti esterni o marini



Tubo d'acciaio rettangolare e quadrato Specifiche e dimensioni comuni

Le dimensioni dei tubi quadrati e rettangolari sono solitamente definite da:

Dimensioni esterne (OD): larghezza × altezza (ad es.. 50×50 mm, 40×60 mm)

Spessore della parete: 1,2 mm – 10 mm

Lunghezza: 5,8 m, 6 m, 11,8 m o taglio personalizzato

Dimensioni di esempio (metriche):

Tipo	Dimensioni (mm)	Spessore (mm)	Lunghezza (m)
Piazza	25×25	1.5 – 3.0	6
Piazza	50×50	2.0 – 5.0	6/12
Rettangolare	40×60	1.5 – 6.0	6/11.8
Rettangolare	100×200	3.0 – 10.0	Costume



Tubi d'acciaio rettangolari e quadrati Gradi dei materiali:

Q195 / Q235 / Q345

ASTM A500 Grado B/C

EN10219 S235 / S355

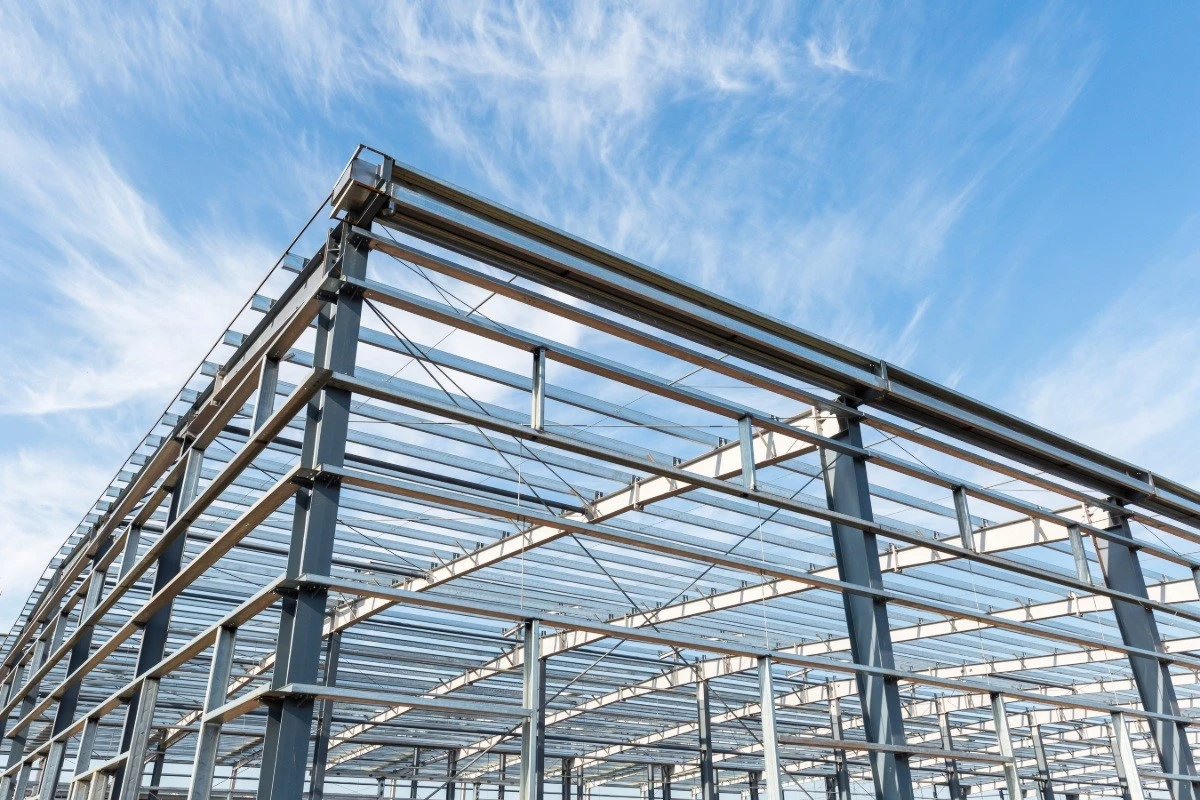

Applicazione per tubi in acciaio rettangolari e quadrati

Il tubo (tubazione) in acciaio strutturale può essere utilizzato per un'ampia varietà di applicazioni meccaniche. Può essere utilizzato sia staticamente che dinamicamente. Le tolleranze strette, la buona finitura e la struttura densa lo rendono ideale per parti quali supporto strutturale e parti, telai, cremagliere, pianali di rimorchi e componenti di rimorchi, componenti strutturali e supporti per edifici, ponti e autostrade, trasportatori, parti di macchine, guide e supporti, binari di sicurezza e di coperta, segnali stradali, attrezzature sportive, usi ornamentali e un'ampia gamma di applicazioni nei settori industriale, edile, automobilistico, degli elettrodomestici, dei mobili e agricolo.





Modi di taglio principali del tubo d'acciaio rettangolare e quadrato:

• Smerigliatrice angolare

  La smerigliatrice angolare è un comune strumento di lucidatura e taglio. La smerigliatrice angolare utilizza un motore CC senza spazzole per garantire una maggiore durata e prestazioni più elevate della smerigliatrice angolare e allo stesso tempo ridurre l'usura e la generazione di calore durante il taglio. I materiali dei tubi rettangolari e quadrati che possono essere tagliati da una smerigliatrice angolare includono rame, acciaio, ferro, alluminio, lega, acciaio inossidabile, ecc. Oltre alla funzione di taglio, la smerigliatrice angolare può essere utilizzata anche per lucidatura, smerigliatura e altre operazioni di lavorazione.



• Segatrice

La segatrice è caratterizzata da un taglio accurato e da una comoda saldatura durante la costruzione. Il difetto è che la potenza è troppo bassa, cioè troppo lenta; Mentre le seghe a nastro hanno una bassa potenza di produzione e un investimento minimo, le seghe per tubi rettangolari e quadrate possono tagliare più tubi quadrati in file contemporaneamente e hanno una grande potenza di uscita, ma la loro struttura dell'attrezzatura è caotica. È appropriato tagliare tubi rettangolari con diametro esterno più piccolo con una sega circolare, mentre è appropriato tagliare tubi rettangolari con diametro esterno maggiore con una sega a nastro;



• Macchina CNC per taglio a fiamma e plasma

Il taglio al plasma o l'ossigeno sono tutti inclusi nel taglio CNC. Il taglio di tubi in acciaio senza saldatura con diametri extra-grandi e spessori di parete considerevoli è più adatto per questa tecnica di taglio. Il taglio utilizzando il plasma ha una velocità di taglio elevata. La superficie dell'estremità del tubo quadrato non è liscia ed è presente una zona interessata dal calore-vicino al taglio a causa dell'elevata temperatura durante il taglio a fiamma.



Macchina per taglio al plasma o a fiamma CNC per tubi rettangolari e quadrati in acciaio MS-TS Introduzione:

• Progettato da Hubei Meisar CNC technology Co. Ltd
• Adatto per il taglio di pezzi in lavorazione: tubi quadrati e rettangolari
• La macchina da taglio CNC per tubi quadrati MS-TS è progettata specificatamente per il calcolo e il taglio automatico delle estremità dei tubi in acciaio.
• L'attrezzatura può essere ampiamente utilizzata nei settori meccanico, petrolchimico, edile, navale, delle torri di ponti e dei recipienti a pressione metallurgici per il taglio e la lavorazione di parti strutturali di tubi.





Macchina per taglio al plasma o a fiamma CNC per tubi rettangolari e quadrati in acciaio MS-TS Parametro Outlook

	Articolo	Parametro
1	Misura del tubo quadrato	40*40-240*240mm (o personalizzato)
2	Modello da tagliare	Plasma e/o fiamma
3	Spessore della parete del taglio al plasma	A seconda del generatore di plasma
4	Lunghezza di taglio effettiva (mm)	6000mm o personalizzato
5	Mandrino	Mandrino manuale 500# (standard o personalizzato)
7	Velocità di taglio (mm/min)	10-6000 mm/min
8	Velocità commovente (mm/min)	6000 mm/min (può essere regolato)
9	Peso massimo di carico (KG)	3000



Macchina per taglio al plasma o a fiamma CNC per tubi rettangolari e quadrati in acciaio MS-TS Caratteristica:

• La macchina da taglio rettangolare e quadrata MS-TS CNC è in grado di tagliare il tubo in qualsiasi forma alla sua estremità con apparecchiature automatiche di taglio termico a fiamma/plasma a controllo numerico, ottenendo uno stampaggio saldato con elevata precisione ed efficienza.
• Il sistema di controllo del collegamento a sei-assi si basa su molti anni di esperienza nei sistemi di taglio CNC a linea di intersezione di Shanghai Fang Ling.
• Viene utilizzato principalmente per tubi rettangolari e quadrati. (La maggior parte della versione completa è con travi ad H-, travi a I-, acciaio scanalato, nonché tubi ovali, tubi a giro e altri schemi di taglio scanalati, soddisfacendo quasi tutti i tipi di tubi con scanalature).
• Utilizzando file in formato DXF o DWG, è possibile ottenere la programmazione automatica dell'"espansione del nodo tridimensionale" senza la necessità di smontaggio e calcoli ausiliari.
• Sono inclusi la comoda programmazione parametrica, l'ottimizzazione dell'annidamento delle barre, il taglio continuo di più-barre, la separazione automatica delle barre extra-lunghe, il calcolo della tangente principale, la simulazione tridimensionale dinamica dei tubi-, la tecnologia degli slot dei pannelli e una vasta gamma di moduli di gestione dei processi.



In questo modulo è possibile creare o modificare vari nodi di tubazioni. Se sono necessari più nodi di tubazione, fare clic su "Aggiungi" e il modulo di selezione del nodo apparirà come mostrato.

In questa forma, i modelli di nodi che devono essere aggiunti sono vividamente rappresentati in tre dimensioni. Dopo aver selezionato modelli diversi verranno visualizzati diversi messaggi nell'angolo in basso-sinistra del modulo e il colore dello sfondo diventerà verde-giallastro se selezionato. Fare clic su "OK" dopo la selezione, quindi accedere alla finestra di dialogo di modifica per questo nodo.



Macchina per taglio al plasma o ossitaglio CNC per tubi rettangolari e quadrati in acciaio MS-TS Service

1. Assistenza post-vendita e manutenzione.

Installazione e formazione in-sede disponibili.



2. Garanzia di qualità.

La garanzia dell'apparecchiatura inizia dopo l'ispezione.

Il nostro fornitore fornisce una garanzia di qualità di un-mese per i materiali di consumo come il cannello da taglio e l'elettrovalvola. Per il sistema CNC e altre parti di controllo forniamo una garanzia di 12 mesi. (I danni artificiali non sono coperti dalla garanzia e il fornitore fornirà la manutenzione. L'utente dovrà coprire solo la tariffa base.)



Perché selezionare Hubei Meisar CNC?

Fascia alta! Professionale! Crea valore 100 volte maggiore per te!
