Macchina per il taglio dei metalli al plasma CNC
1. Per quale tipo di metallo è adatta questa macchina per il taglio dei metalli al plasma CNC?
Il taglio CNC al plasma dei metalli è una tecnologia altamente efficiente e versatile ampiamente utilizzata in vari settori per la fabbricazione di metalli di precisione. Questo processo avanzato utilizza una torcia al plasma per tagliare materiali elettricamente conduttivi con notevole velocità e precisione, rendendolo ideale per molte applicazioni.
I tipi di metallo più adatti per il taglio CNC al plasma includono:
- Acciaio dolce:Conosciuto per la sua eccellente lavorabilità e convenienza, l'acciaio dolce viene comunemente tagliato utilizzando il CNC al plasma per parti automobilistiche, componenti edili e macchinari.
- Acciaio inossidabile: Il taglio al plasma è perfetto per l'acciaio inossidabile grazie alla sua capacità di produrre tagli netti e precisi senza deformare il materiale, essenziale per la produzione di elettrodomestici da cucina, strumenti medici e oggetti decorativi.
- Alluminio:Sebbene l'alluminio sia un metallo più morbido, il taglio al plasma consente tagli uniformi e ad alta- velocità, rendendolo adatto per parti aerospaziali, segnaletica e componenti strutturali leggeri.
- Rame e Ottone:Il taglio CNC al plasma gestisce questi metalli in modo efficiente, ideale per componenti elettrici, impianti idraulici e applicazioni artistiche.
I vantaggi del taglio CNC al plasma includono alta precisione, minima distorsione del calore e capacità di tagliare rapidamente forme complesse. Questa tecnologia promuove l'innovazione e la creatività nella lavorazione dei metalli, consentendo alle aziende di realizzare prodotti di alta-qualità con una maggiore produttività. L'adozione del taglio CNC al plasma apre le porte a infinite possibilità, favorendo la crescita e il successo nel settore della fabbricazione dei metalli.
2. Tipi di macchine per il taglio dei metalli al plasma CNC:
Che tu abbia bisogno di una fabbricazione su larga-scala o su piccola{{1}scala, Hubei Meisar CNC offre soluzioni su misura per soddisfare le tue esigenze specifiche. Forniamo una gamma completa di macchine CNC-accuratamente selezionate per soddisfare budget di tutte le dimensioni-garantendo prestazioni ottimali senza compromessi. Sfruttando decenni di esperienza nel settore e attrezzature all'avanguardia--dell'-arte, forniamo servizi di fabbricazione completamente personalizzabili che raggiungono costantemente risultati precisi e di alta-qualità-nei tempi previsti.
Dato che la maggior parte dei nostri progetti di lavorazione dei metalli sono progettati su misura-, spesso intraprendiamo operazioni di taglio complesse-in cui il nostro avanzato sistema di taglio al plasma CNC svolge un ruolo fondamentale. Questo sistema consente tagli estremamente precisi e puliti su un ampio spettro di metalli, tra cui acciaio al carbonio, acciaio inossidabile, rame, ottone e alluminio. In effetti, la nostra capacità di taglio al plasma di precisione è una pietra angolare del nostro successo nella fabbricazione di metalli personalizzati-e ci consente di realizzare progetti eccezionali e complessi con notevole coerenza e affidabilità.
Il nostro sistema di taglio al plasma CNC combina-un'automazione all'avanguardia con un'eccezionale versatilità, consentendoci di produrre forme complesse, contorni dettagliati e modelli sofisticati con una ripetibilità eccezionale. Prima del taglio, i nostri tecnici esperti sviluppano-percorsi utensile specifici del progetto e istruzioni di programmazione-meticolosamente ottimizzati per garantire precisione dimensionale, integrità dei materiali ed efficienza del processo.
Anziché entrare nelle specifiche tecniche, ti assicuriamo che il nostro sistema di taglio al plasma è in grado di lavorare praticamente qualsiasi metallo disponibile in commercio-con precisione incrollabile, sicurezza operativa e qualità costante.
- Macchine da taglio per lamiere al plasma CNC:

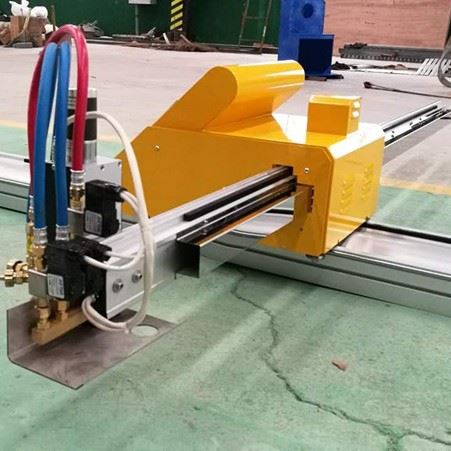

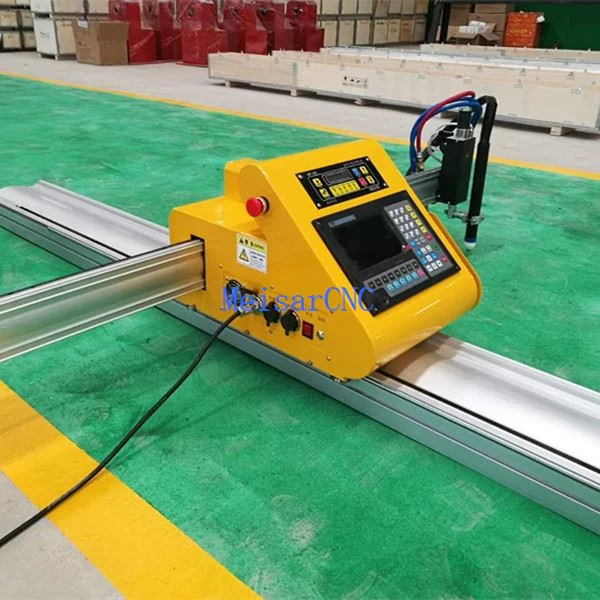

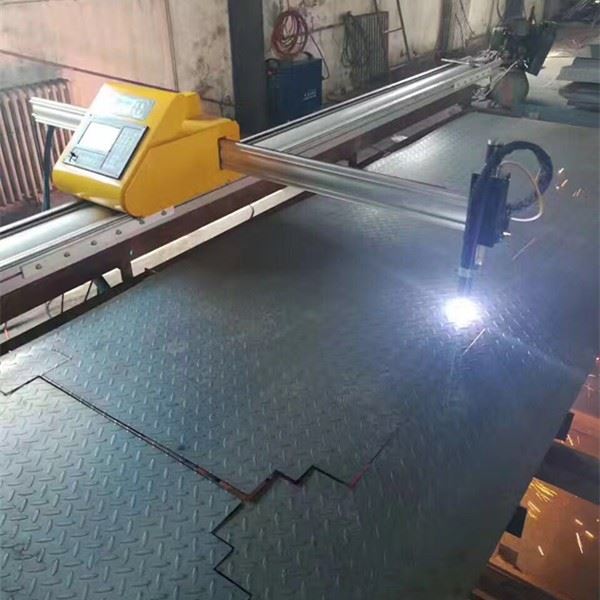

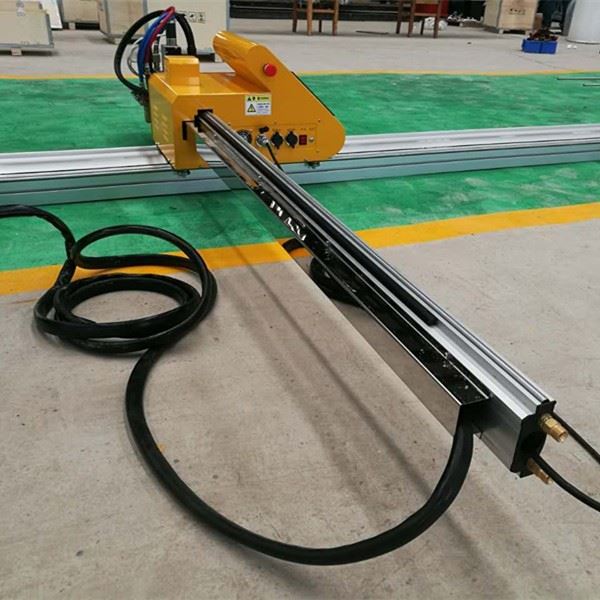

Macchina per il taglio dei metalli al plasma CNC di tipo portatile MS-P Introduzione:
1. Macchina automatica per il taglio dei metalli, fiamma o plasma per il taglio dei metalli, lamiera di acciaio ferroso e non ferroso, entrambi disponibili per il taglio automatico.
2. Taglio estremamente accurato e funzionamento regolare, la precisione è di 0,01 mm/passo.
3,10 volte Efficienza di taglio rispetto al taglio manuale, il processo di taglio è una tecnologia di controllo automatico fornita dal controller CNC.
4. 49 categorie di grafica comune per selezionare, ad esempio, piastra flangiata, piastra ingranaggi ecc.
5. Supporta il CAD e vari software CAM.
6. Design compatto della tastiera e interfaccia USB frontale per il trasferimento e la copia di file.
Macchina per il taglio dei metalli al plasma CNC portatile tipo MS-PSpecifica
|
Larghezza di taglio effettiva (asse X) |
Standard 1,5 m o personalizzato, max 2,0 m |
|
Lunghezza di taglio effettiva (asse Y) |
Standard 3,0m o personalizzato, max 21,0m |
|
Modalità di taglio |
Taglio a fiamma CNC, taglio al plasma CNC o entrambi |
|
Materiale da taglio |
Acciaio al carbonio, lega d'acciaio, acciaio inossidabile, alluminio, lamiera zincata ecc |
|
Spessore di taglio |
0,1-120 mm |
|
Velocità di taglio |
0-6500 mm/min |
|
Articolo facoltativo |
Taglierina al plasma LGK-100IGBT, LGK-120IGBT, Hypertherm Powermax 105 ecc. |
2. Portale per macchina per il taglio dei metalli al plasma CNC tipo MS-G
Portale per macchina per il taglio dei metalli al plasma CNC tipo MS-Gdi Meisar CNC è la più classica macchina per il taglio al plasma CNC. Dipende dalla nostra serie di portali per carichi pesanti, fornisce alle officine di fabbricazione globali le soluzioni di taglio CNC più efficienti, nel frattempo adatte anche per il taglio a fiamma CNC, può essere una macchina per taglio a fiamma e plasma CNC a portale.
Configurazione avanzata:
- Prestazioni rispetto ad altri produttori:
Traversa-trave: Adotta la struttura di saldatura scatolata, il materiale utilizza lamiera di acciaio standard nazionale da 8 mm dopo il taglio laser, la superficie superiore del telaio e il retro hanno utilizzato la piegatrice per rompere l'arco di 90 gradi, ciò aumenta notevolmente la rigidità dell'intera trave della macchina, allunga la durata. La parte anteriore del telaio è con lamiera di acciaio da 18 mm dopo la saldatura con l'intera superficie della pialla, riduce notevolmente la deformazione totale della macchina, migliora la precisione del macchinario, l'intera macchina è sottoposta a trattamento termico per eliminare lo stress, con una buona rigidità, non deformazione, alta precisione, leggerezza, piccole caratteristiche di inerzia.
- Telaio di guida longitudinale (telaio di supporto):Le due estremità sono dotate di una ruota di guida orizzontale, che può regolare il grado di bloccaggio dell'eccentrico sul fondo del telaio di trasmissione, in modo da mantenere l'intera macchina in una direzione stabile nel movimento. Dotata di aspiratori di polvere, per raschiare in qualsiasi momento i detriti accumulati sulla superficie di guida.
- Azionamento longitudinale e trasversale:sono tutti dotati di cremagliera di precisione per l'azionamento. Binario di guida incrociato- che utilizza una piastra di guida trafilata a freddo- di precisione, la guida longitudinale è un binario di tipo ferroviario- attraverso l'elaborazione di precisione, il dispositivo di decelerazione utilizza un riduttore di precisione importato da Taiwan, per garantire la qualità di taglio durante il taglio nella stessa-direzione.
Portale per macchina per il taglio dei metalli al plasma CNC tipo MS-GSpecifica
|
Plasma CNC a portale per carichi pesanti taglierinaSM-G |
|
|
Larghezza del fascio (asse X) |
4m (può essere ampliato) |
|
Lunghezza binario (asse Y) |
8 m (può essere allungato) |
|
Larghezza di taglio effettiva |
3,0 m (3,2 m per torcia singola) |
|
Lunghezza di taglio effettiva |
6.0m |
|
Modalità di taglio |
Plasma, disponibile per aggiungere la modalità di taglio alla fiamma |
|
Materiale per taglio al plasma |
Acciaio legato al carbonio inossidabile, alluminio, zinco ecc |
|
Spessore del taglio al plasma |
A seconda del generatore di plasma |
|
Velocità di taglio |
0-6500 mm al minuto |
|
Articolo facoltativo |
Testa di taglio plasma/fiamma extra |
|
Servo giapponese Panasonic |
|
|
Generatore di plasma NC |
|
|
Taglio e controllo di strisce/linee rette |
|
|
CNC Hypertherm statunitense |
|
|
Sedia operativa |
|
1. Macchina per il taglio di tubi metallici al plasma CNC MS-P e MS-T32
Macchina per il taglio dei tubi al plasma CNC MS-TP e MS-T32, prodotto da Hubei Meisar CNC Technology Co., Ltd, è progettato per il taglio preciso di tubi metallici tondi senza smusso. Questa macchina offre soluzioni CNC efficienti per la creazione di profili di intersezione, rendendola ideale per applicazioni come la fabbricazione di tralicci e il taglio di canali. Grazie alle sue precise capacità di taglio, semplifica i processi di saldatura e riduce i costi di saldatura.
Macchina per il taglio al plasma di tubi CNC MS-TP e MS-T32Introduzione generale e specifiche:
Tipo di tubo: tubi tondi in acciaio.
Profili di tubi: Supporta varie forme lungo la metà o le estremità dei tubi in acciaio: linee incrociate, linee, fori, quadrati, ecc. di qualsiasi tipo.
Assi di controllo: 3 assi con 2 assi di collegamento.
Diametro del tubo: 30–300 mm, 60-600 mm.
Taglio smussato: Non disponibile.
Metodo di taglio: Plasma.
Lunghezza del tubo: Maggiore o uguale a 1 metro.
Metodo di serraggio: Chuck.
2. Tagliatrice per tubi metallici al plasma CNC MS-T65
Introduzione alla tagliatrice per tubi al plasma CNC:
- Adatto per tagliare tubi tondi di diametro 30-1000 mm.
- La tagliatrice per tubi al plasma CNC è una speciale attrezzatura CNC che viene utilizzata per tagliare automaticamente tubi metallici. Può realizzare programmi automatici e lavori di annidamento CNC automatico per qualsiasi tipo di giunto complicato di intertubi e tubi e non-intertubi. E può tagliare qualsiasi tipo di smusso di saldatura contemporaneamente.
- La macchina per il taglio dei tubi al plasma CNC adotta il controllo del coefficiente di coordinate cilindriche e il numero di assi di controllo è di 6 assi e 5 collegamenti. È un'interfaccia inglese completa, funzione di taglio della superficie della scanalatura ad angolo variabile di input dei parametri, funzione di compensazione della non-rotondità e dell'eccentricità della tubazione.
Macchina da taglio per tubi al plasma CNCSpecifiche tecniche
|
NO. |
Articolo |
Parà |
|
1 |
Taglio del diametro del tubo |
Φ=300-1000mm |
|
2 |
Spessore taglio plasma |
1-25 mm |
|
3 |
Spessore taglio alla fiamma |
δ1=6-40mm |
|
4 |
Taglio della lunghezza del tubo |
L1=6000mm (può essere personalizzato) |
|
5 |
Ovalizzazione richiesta del pezzo |
Inferiore o uguale al 5% |
|
6 |
Velocità di taglio |
V Inferiore o uguale a 3500mm/min |
|
7 |
Velocità in movimento |
V0=10-15000 mm/min |
|
8 |
Angolo di oscillazione assiale della torcia |
=±45 gradi |
|
9 |
Angolo di oscillazione radiale della torcia |
=±45 gradi |
|
10 |
Capacità di trasporto |
20000 kg |
