Macchina da taglio per tubi al plasma CNC

Macchina da taglio per tubi al plasma CNC

La macchina da taglio CNC per tubi al plasma MS-TP di Meisar CNC è una delle nostre macchine da taglio CNC più intelligenti. Dipende dal taglio al plasma CNC, fornisce alle officine di fabbricazione globali le soluzioni economiche di taglio CNC a linea intersezionale di tubi metallici.
Invia la tua richiesta
Descrizione

Introduzione avanzata della tagliatrice del tubo al plasma CNC:

1.>Modo di taglio CNC al plasma o modo di taglio del gas combustibile con ossigeno, adatto per spessori di parete 0,3-25 mm.

2.>Adatto per la maggior parte dei tubi metallici con diametro: 30-600 mm.

4.>3 assi, adatto a requisiti di smussatura senza necessità.

5.>Specificamente progettato e adatto per il taglio di profili intersezionali di tubi metallici.

Può ottenere qualsiasi lavorazione del profilo del tubo; Labbra di gamberetti tagliate a gomito, è possibile impostare il numero di sezioni, l'angolo del gomito. Taglio eccentrico della testa della sella; il taglio del foro del tubo madre può essere utilizzato con il tipo di guida, il ramo a innesto-ecc.

CNC Plasma Tube Cutting Machine
Realizza qualsiasi lavorazione del profilo del tubo, gomito delle labbra di gamberetto, collegamento ecc

6.>Design portatile, risparmia spazio e costi.

7.>Schermo LCD a colori da 7,4 pollici, funzionamento in inglese completo.



Specifiche della tagliatrice per tubi al plasma CNC

Nome

Macchina da taglio per tubi al plasma CNC

Modello

MS-TP1030

MS-TP1060

MS-TP1530

MS-TP1560

Tipo di motore

DeltaASDA400W

DeltaASDA400W

DeltaASDA400W

DeltaASDA400W

Dimensioni del mandrino

Mandrino a tre griffe tipo 250 (personalizzabile)

Tensione in ingresso

AC-220V monofase

potenza in ingresso

Circa 800W

Lunghezza di taglio effettiva del tubo d'acciaio

3000 mm

6000 mm

3000 mm

6000 mm

Diametro del tubo

StandardΦ40mm-300mm (può essere personalizzato di grande diametro)

Peso massimo trasportabile

Inferiore o uguale a 500 kg

Inferiore o uguale a 800 kg

Inferiore o uguale a 300 kg

Inferiore o uguale a 800 kg

Dimensioni del binario di supporto

Guida per macinazione fine da 24 kg / m

Come usarlo

Taglio della linea intersecante

Taglio a doppia funzione della piastra tubiera

Personalizza le informazioni

Per altre dimensioni, i requisiti di peso e diametro possono essere personalizzati in base alle esigenze del cliente

Tipo di taglio

Taglio plasma/fiamma

Tubo ovale

Inferiore o uguale al 2%

Numero di supporti per tubi

1 insieme

2 set

1 insieme

2 set

Numero di assi del collegamento NC

2 assi

2 assi

2 assi

2 assi

Sollevamento della torcia

Inferiore o uguale a 105 mm

Precisione operativa

± 0,2 mm/metro

Spessore taglio alla fiamma

5 mm-120 mm

Spessore taglio plasma

A seconda delle dimensioni dell'alimentatore al plasma

La pressione dell'arco plasma viene aumentata

HP-105

Requisiti di fornitura del gas

Pressione del gas acetilene/propano Inferiore o uguale a 0,1 MP

Requisiti di fornitura di ossigeno

Pressione massima dell'ossigeno Inferiore o uguale a 1MP

Tavolo da taglio

Taglio tubi di Taiwan per la struttura in un unico pezzo-, forniamo ai clienti i disegni dei tavoli da taglio-lavorati autonomamente

CNC Plasma Tube Cutting Machine

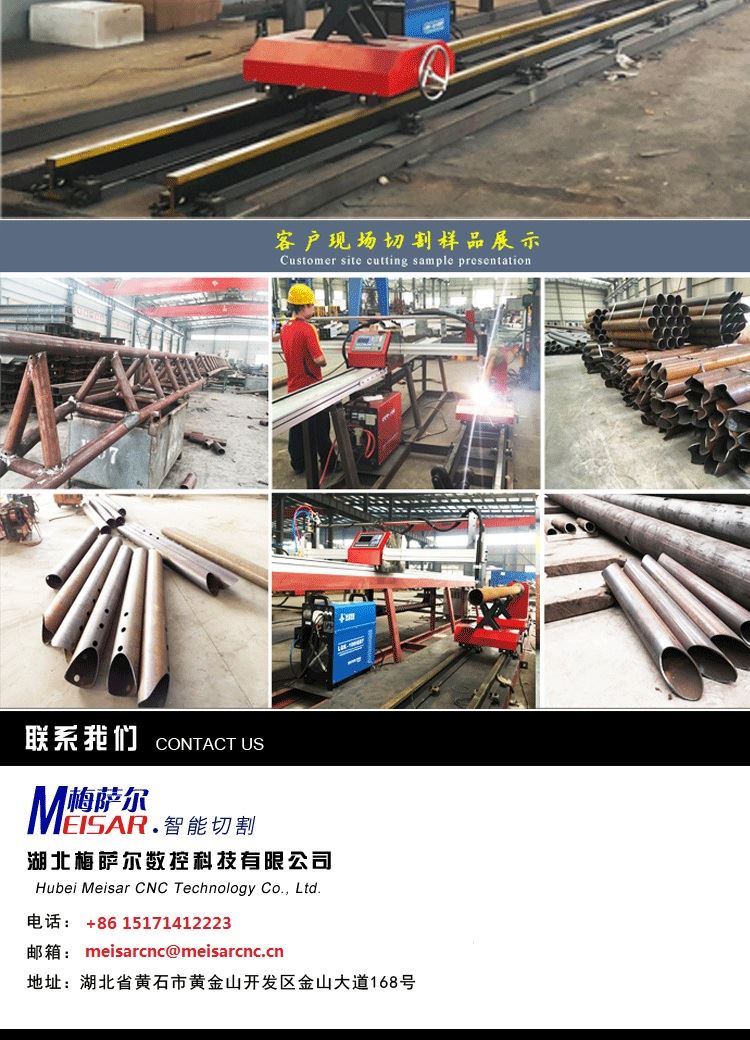

  • Campioni di taglio effettivi della macchina da taglio per tubi al plasma CNC

CNC Plasma Tube Cutting Machine

CNC Plasma Tube Cutting Machine

CNC Plasma Tube Cutting Machine

CNC Plasma Tube Cutting Machine

CNC Plasma Tube Cutting Machine



Domanda correlata alla tagliatubi CNC MS-TP

1. Possiamo scambiare il percorso della fiamma con la macchina da taglio per tubi al plasma CNC?

Certo, nel mondo della lavorazione dei metalli, precisione ed efficienza sono fondamentali. Le macchine per il taglio dei tubi al plasma CNC hanno rivoluzionato il modo in cui vengono lavorati tubi e tubazioni, offrendo velocità e precisione a vantaggio di vari settori. Una domanda comune è se le tecniche di taglio a fiamma possano essere applicate insieme alle macchine per il taglio di tubi al plasma CNC.



Innanzitutto, è importante comprendere le differenze fondamentali tra i due metodi di taglio. Il taglio a fiamma, noto anche come ossi-taglio, utilizza una combinazione di ossigeno e gas combustibili per riscaldare e ossidare il metallo, rendendo possibile il taglio di spesse piastre di acciaio. Il taglio al plasma, al contrario, utilizza un gas ionizzato elettricamente (plasma) per creare un getto ad alta-temperatura che scioglie e soffia via il materiale, offrendo tagli più puliti e precisi, soprattutto su metalli e tubi più sottili.



Mentre il taglio a fiamma è eccellente per applicazioni pesanti- con acciaio spesso grazie alla sua capacità di gestire spessori considerevoli in modo economico, il taglio al plasma CNC è estremamente vantaggioso per progetti che richiedono forme dettagliate, bordi più fini e velocità di taglio più elevate, in particolare su tubi e tubazioni con spessore moderato.



L'integrazione dei principi del taglio a fiamma con le macchine per il taglio di tubi al plasma CNC è un concetto promettente, soprattutto per espandere la versatilità delle officine di fabbricazione. Alcuni sistemi CNC avanzati offrono funzionalità multi-processo, consentendo il passaggio tra i metodi plasma e ossi-combustibile a seconda del tipo e dello spessore del materiale. Questa flessibilità consente agli utenti di godere dei vantaggi di entrambe le tecnologie: la robusta capacità del taglio a fiamma e la precisione del taglio al plasma.



In pratica, il taglio della flangia utilizzando un metodo a fiamma può integrare il taglio del tubo al plasma per applicazioni personalizzate dove lo spessore o il tipo di materiale lo richiedono. Gli operatori possono ottimizzare la produttività selezionando il metodo ideale per ciascuna parte, supportato da controlli CNC che garantiscono ripetibilità ed efficienza.



In conclusione, mentre le macchine per il taglio di tubi al plasma CNC utilizzano principalmente la tecnologia di taglio al plasma progettata per velocità e precisione sui tubi, il metodo di taglio a fiamma rimane una tecnica preziosa nello spettro più ampio di operazioni di taglio. Abbracciare entrambe le tecniche all'interno di un ambiente di officina promuove la versatilità, massimizza l'utilizzo delle risorse e apre le porte a soluzioni di fabbricazione innovative che soddisfano le diverse esigenze di progetto.



2. Funzione CNC nella macchina da taglio per tubi al plasma CNC?

Nel moderno settore edile e architettonico, la richiesta di strutture tubolari efficienti, precise e di alta-qualità è in costante aumento-. Le capriate, note per la loro resistenza e versatilità, svolgono un ruolo fondamentale nel sostenere tetti, ponti, torri e varie strutture. L'integrazione delle macchine per il taglio dei tubi d'acciaio nel processo di produzione delle travi reticolari ha rivoluzionato il settore, offrendo miglioramenti significativi in ​​termini di produttività, precisione e qualità complessiva.

Le macchine per il taglio di tubi d'acciaio sono strumenti appositamente progettati che consentono ai produttori di tagliare tubi d'acciaio in modo rapido e preciso in base a dimensioni e angoli specifici. La loro applicazione nella produzione di tubi offre numerosi vantaggi:



1. Precisione e coerenza migliorate
Il taglio accurato dei tubi di acciaio garantisce che ogni componente si adatti perfettamente al design del traliccio, ottenendo strutture più resistenti e affidabili. Le macchine per il taglio di tubi in acciaio utilizzano tecnologie avanzate come il CNC (controllo numerico computerizzato), consentendo una precisione ripetibile che riduce al minimo l'errore umano e lo spreco di materiale.



2. Maggiore efficienza e produttività
Le macchine automatiche per il taglio di tubi in acciaio possono eseguire tagli rapidi e complessi, riducendo drasticamente il tempo richiesto nella fase di preparazione della produzione dei tubi. Questa maggiore velocità operativa aiuta i produttori a rispettare scadenze ravvicinate e a gestire con facilità progetti su larga scala.



3. Versatilità e flessibilità
Le moderne macchine per il taglio di tubi in acciaio supportano vari metodi di taglio-come il taglio al plasma e a fiamma-e possono gestire tubi di diverse dimensioni e spessori. Questa flessibilità consente ai produttori di produrre un'ampia gamma di modelli di tralicci su misura per le diverse esigenze strutturali.



4. **Sicurezza migliorata**
Automatizzando il processo di taglio, le macchine per il taglio di tubi di acciaio riducono la necessità di manodopera manuale in operazioni di taglio potenzialmente pericolose, contribuendo a creare un ambiente di lavoro più sicuro. Gli operatori possono concentrarsi maggiormente sulla supervisione e sul controllo qualità piuttosto che sull'esposizione diretta agli utensili da taglio.



5. Efficacia dei costi-
Sebbene l'investimento iniziale in una macchina per il taglio di tubi di acciaio possa essere significativo, i vantaggi a lungo termine- includono la riduzione degli sprechi di materiale, costi di manodopera inferiori e cicli di produzione più rapidi. Questi fattori collettivamente migliorano la redditività e la fattibilità del progetto.



In conclusione, l'integrazione delle macchine per il taglio dei tubi d'acciaio nella produzione di tralicci incarna lo spirito di innovazione e progresso. Adottando una tecnologia di taglio avanzata, i produttori possono produrre tubi robusti, precisi ed esteticamente superiori che soddisfano le esigenze in continua evoluzione del settore edile.
